EspañolКовшовые элеваторы

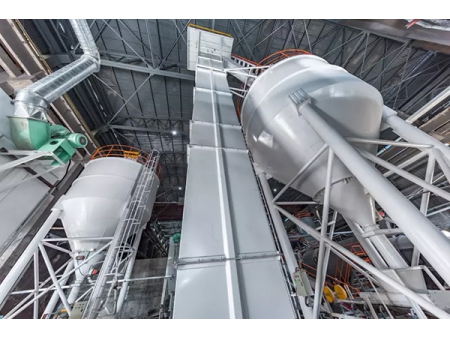

Мы являемся профессиональным поставщиком машин для транспортировки зерна. Наши премиальные ковшовые элеваторы серии TDTG являются одним из самых экономичных решений для перемещения гранулированных или порошкообразных продуктов. Ковши устанавливаются на лентах вертикально для передачи материала. Материалы подаются в машину снизу и выгружаются сверху.
Оборудование данной серии имеет максимальную производительность 1600 м3/ч. Наши элеваторы широко используются в системах складирования пшеницы, риса, семян подсолнечника и некоторых других зерновых. Кроме того, они могут быть также использованы в качестве машин для переработки зерна на фабриках по производству муки, риса, кормов и так далее.
Особенности
1. Эти элеваторы для зерна позволяют эффективно избежать накопления продуктов, минимизируют риск поломки и плавно стартуют при загрузке ковшей зерном на 1/3. Ковшовый элеватор может работать непрерывно при полной нагрузке.

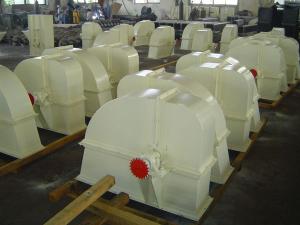

2. Головные и загрузочные отделы машины полностью разбираются. Они оснащены сменными износостойкими буферными пластинами.
3. Смотровые дверцы находятся на обеих сторонах головной и загрузочной секции.
4. Ленты состоят по крайней мере из трех слоев резины с нейлоном, что также зависит от грузоподъемности и высоты элеватора.
5. Секции ковшового элеватора монтируются при помощи фланцевых соединений с резиновыми прокладками и отличаются превосходной размерной точностью.
6. Все шкивы статически и динамически сбалансированы и покрыты резиной для высокого сопротивления и предотвращения скольжения.
7. Шкивы оснащены двухрядными подшипниками сферического самоустанавливающегося типа. Они пыленепроницаемые и установлены снаружи корпуса.
8. Подъемное устройство расположено в отделе загрузки ковшового элеватора.
9. Мы используем высококачественные коробки передач и моторы-редукторы. Коробка передач со скошенными упрочненными зубьями имеет полностью закрытую конструкцию. Кроме того, в коробках передач применяется усовершенствованная техника впрыска смазочного масла. Для удовлетворения особых запросов клиента, мы можем оснастить элеватор немецкой коробкой передач SEW.
10. Наши элеваторы оснащены полным спектром устройств безопасности. Каждый вал с хвостовым штифтом имеет датчик скорости и устройство обратного хода, установленное для предотвращения падения ленты в обратном направлении в случае сбоя питания.
11. Покупателям доступны элеваторы со стальными и полимерными ковшами.
Параметры оборудования
| Тип | Передаточное соотношение | Скорость (м/с) | Производительность (т/ч) | ||
| Мука | Пшеница | Мука (r=0.43) | Пшеница (r=0.75) | ||
| 9-23 | 0.8-1.2 | 1.2-2.2 | 1.2-2 | 6.5-9.5 | |
| 9-23 | 1.2-1.6 | 1.6-3 | 2-3 | 8-12 | |
| 9-23 | 1.2-1.6 | 1.6-3 | 4.5-6 | 16-27 | |
| 9-23 | 1.3-1.8 | 1.8-3.3 | 5-7 | 22-34 | |
| 11-29 | 1.3-1.8 | 1.7-3.4 | 8-12 | 30-50 | |
| 11-29 | 1.3-1.8 | 1.7-3.4 | 9-13 | 40-65 | |
| 13-29 | 1.5-2 | 1.8-3.5 | 25-35 | 45-70 | |
| 13-29 | 1.5-2 | 1.8-3.5 | 32-45 | 120-200 | |
| 16-35 | 1.7-2.6 | 2.1-3.7 | 36-58 | 140-240 | |
